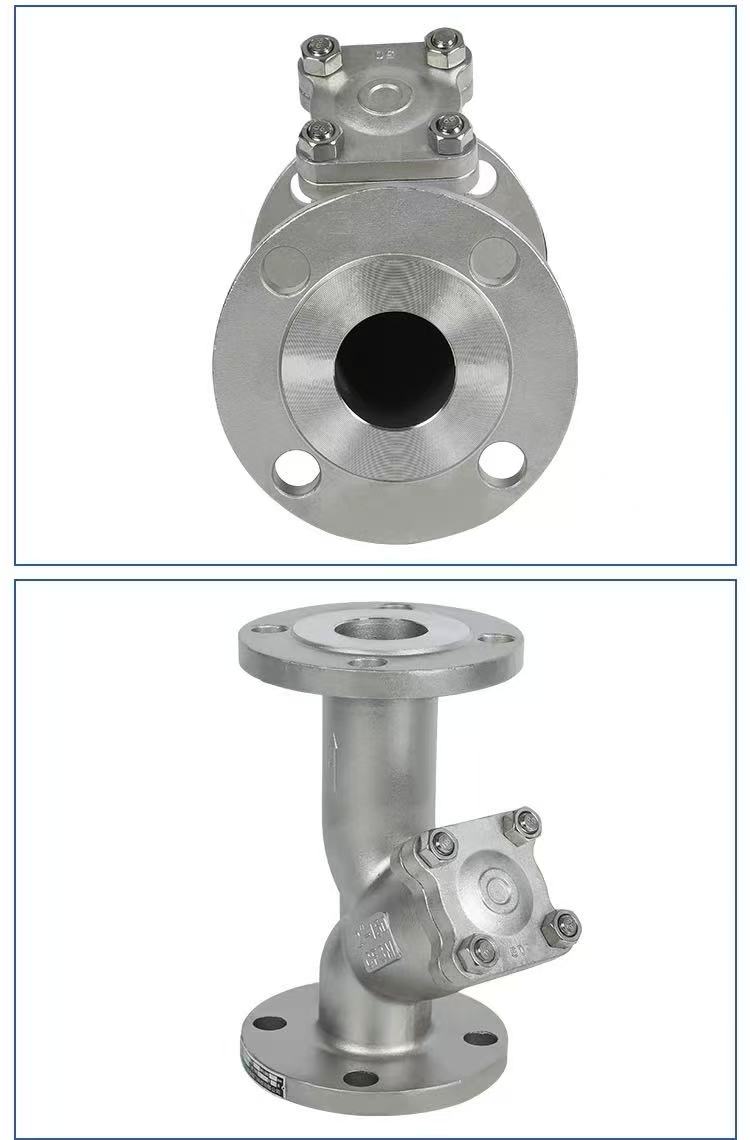

Амерыканскі стандартны фланцавы фільтр Y-тыпу

Прынцып працы

Інтэграваны амерыканскі стандартны фланцавы фільтр Y-тыпу завода Shenchi працуе па прынцыпе перахопу экрана фільтра. Асяроддзе паступае ў корпус з уваходнага канца і цячэ праз сетку фільтра ўнутры Y-вобразнай канструкцыі. Цвёрдыя прымешкі блакуюцца ўнутры фільтра, у той час як чыстае асяроддзе праходзіць праз выпускны канец і выходзіць з яго. Агульная плошча экрана фільтра ў 3-4 разы перавышае плошчу папярочнага перасеку трубы, што прыводзіць да нізкага супраціву і хуткага патоку. Для зліву адкруціце ніжнюю заглушку або зніміце вечка фланца, выміце сетку фільтра, ачысціце яе і ўсталюйце нанова. Асноўны корпус выраблены з матэрыялаў WCB, SUS304 (CF8) або SUS316L (CF3M) з выкарыстаннем інтэграванага працэсу ліцця, што прыводзіць да бясшвоўнага корпуса і надзейнай устойлівасці да ціску. Прадукцыя Shenchi падыходзіць для фільтрацыі прымешак у трубаправодах, якія выкарыстоўваюцца ў нафтавай, хімічнай і водаачышчальнай прамысловасці.

Параметры прадукту

Назва прадукту: амерыканскі стандартны фланцавы фільтр Y-тыпу	Тэхнічныя характарыстыкі: (1/8"-4") DN6-DN100 Тэхнічныя характарыстыкі: (1/8"-4") DN6-DN100
Намінальны ціск: PN16	Матэрыял корпуса: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарты: ANSI, BS, DIN, ISO, JIS	Прыдатная тэмпература: -20 ℃ ~ +150 ℃ (нармальная), да +350 ℃ (высокотемпературный тып), да -196 ℃ (нізкая тэмпература тыпу)
Унутраны металічны матэрыял: WCB, SUS304 (CF8), SUS316L (CF3M)	Сярэдняя тэмпература: высокая тэмпература, нізкая тэмпература, сярэдняя тэмпература, нармальная тэмпература
Спосаб эксплуатацыі: ручной	Ўшчыльняльнікі: EPDM, PPL
Спосаб злучэння: фланцавае злучэнне	Ужыванне: Вада, паветра, газ, алей, вадкасці і г.д.
Паходжанне: Кітай	Узор: даступныя ўзоры

Ключавыя моманты для ўстаноўкі

Пацвярджэнне напрамку, выраўноўванне фланца і зацягванне, а таксама падтрымка і абарона трубаправода.

Пры ўсталёўцы амерыканскіх стандартных фланцавых фільтраў Y-тыпу Shenchi звярніце ўвагу на тры ключавыя моманты: па-першае, пацвердзіце кірунак патоку. Стрэлка на корпусе клапана павінна быць выраўнавана з напрамкам патоку асяроддзя, а сетка фільтра павінна быць усталявана ўніз, каб палегчыць асяданне прымешак. Па-другое, пераканайцеся, што фланец выраўноўваецца і зацягваецца. Паверхні фланца павінны быць паралельнымі і канцэнтрычнымі, пракладка па цэнтры, а балты зацягнуты па дыяганалі паэтапна, каб пазбегнуць дэфармацыі абалонкі. Па-трэцяе, забяспечыць падтрымку трубаправода і абарону перад фільтрам. Фільтр не павінен вытрымліваць вагу трубаправода; трубаправод неабходна прачысціць перад устаноўкай, каб выдаліць буйныя часціцы. Shenchi змяшчае падрабязныя інструкцыі па ўсталёўцы, падтрымлівае настройку ODM/OEM, а памер вочак фільтра можна рэгуляваць па меры неабходнасці для забеспячэння доўгатэрміновай стабільнай працы фільтра.

Эфектыўна фільтруюць рэчывы

Стандартныя фланцавыя фільтры Y-тыпу Shenchi ASME у асноўным фільтруюць цвёрдыя завісі ў асяроддзі трубаправода. Гэта ўключае ў сябе: зварачны дзындра, жалезныя пілавінне і рэшткі іржы ад зваркі трубаправодаў; пясок, глеба, валакна канопляў і рэшткі герметыка, якія засталіся ад будаўніцтва; цвёрдыя часціцы, крышталі і адклады, якія пераносяцца самімі носьбітамі; накіп іржы і аскепкі састарэлай і адслойваецца ўнутранай сценкі трубаправода; і металічная габлюшка і іншыя прымешкі ў змазачным алеі. Дакладнасць фільтрацыі выбіраецца ў межах 50-300 меш у залежнасці ад неабходнай чысціні асяроддзя. Зробленыя ў Кітаі стандартныя фланцавыя фільтры Y-тыпу ASME зроблены з матэрыялаў WCB, SUS304 і SUS316L, якія забяспечваюць каразійную ўстойлівасць і адаптыўнасць да розных асяроддзяў.

Рэчывы, непрыдатныя для фільтрацыі

Фланцавыя фільтры Shenchi ASME B тыпу Y не падыходзяць для фільтрацыі наступных рэчываў: хімічных рэчываў, раствораных у асяроддзі (такіх як солі ў расоле, кіслоты і шчолачы ў растворах); алейна-водныя эмульсіі; вязкія пасты або коллоиды; кудзелістыя мяккія прымешкі (якія могуць пранікаць у сетку фільтра або абгортвацца вакол яе); і газападобных забруджванняў у газападобных асяроддзях. Для гэтых сродкаў масавай інфармацыі трэба выбраць іншыя тыпы фільтраў. Пры продажы фільтраў Y-тыпу з фланцам ASME B Shenchi будзе пацвярджаць характарыстыкі носьбіта з кліентам, каб пазбегнуць няправільнага выбару. Фільтры Y-тыпу з фланцам ASME B з прайс-лістамі ўключаюць падрабязныя рэкамендацыі па выбары.
