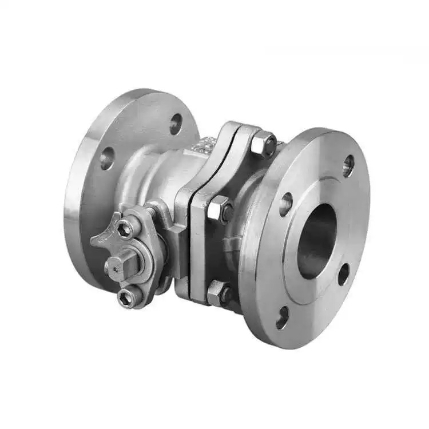

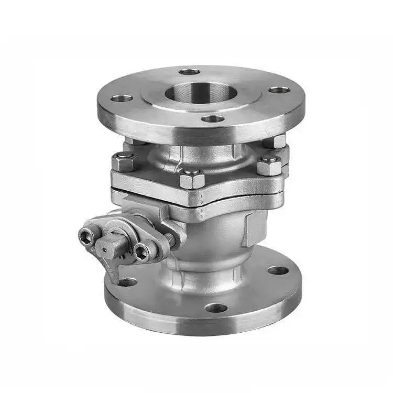

Амерыканскі стандартны фланцавы шаравой кран

Прынцып працы

Паток СМІ кіруецца паваротам шара на 90°.

У цэнтры шара размешчана скразная адтуліна такога ж дыяметра, што і труба. Калі ручка або прывад паварочвае шар на 90°, пакуль скразное адтуліну не супадае з воссю трубы, серада цячэ свабодна без перашкод, клапан цалкам адкрыты, а супраціў патоку амаль роўны нулю. Калі шар паварочваецца яшчэ на 90°, пакуль скразное адтуліну не будзе перпендыкулярна трубе, цвёрдая сферычная паверхня цалкам перакрывае праход, клапан зачыняецца і дасягаецца надзейнае закрыццё.

Амерыканскі стандартны шаравой кран з фланцам мае двухнакіраваную канструкцыю ўшчыльнення, што дазваляе носьбіту паступаць з любога кірунку без абмежаванняў па кірунку патоку. Мяккія ўшчыльненні (PTFE/PPL) забяспечваюць нулявую ўцечку, у той час як цвёрдыя ўшчыльненні падыходзяць для высокай тэмпературы і высокага ціску. Шток клапана мае структуру супраць выбуху для забеспячэння бяспекі і надзейнасці пры высокім ціску. Стандартныя шаравыя фланцавыя краны Shenchi ASME вырабляюцца ў строгай адпаведнасці са стандартамі API 608, забяспечваючы хуткую працу і герметычнасць, што робіць іх ідэальнымі запорнымі клапанамі для стандартных трубаправодаў ASME у нафтавай, хімічнай і газавай прамысловасці.

Параметры прадукту

Назва прадукту: амерыканскі стандартны фланцавы шаравой кран	спецыфікацыі: (1/8"-4") DN6-DN100
Намінальны ціск: PN16	Матэрыял корпуса: WCB, SUS304 (CF8), SUS316L (CF3M) Матэрыял корпуса: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарты: ANSI, BS, DIN, ISO, JIS	Прыдатная тэмпература: -20℃ ~ +150℃ (нармальная), да +350℃ (высокая тэмпература), да -196℃ (нізкая тэмпература)
Унутраны металічны матэрыял: WCB, SUS304 (CF8), SUS316L (CF3M)	Сярэдняя тэмпература: высокая тэмпература, нізкая тэмпература, сярэдняя тэмпература, нармальная тэмпература
Метад працы: ручной	Ўшчыльняльнікі: EPDM, PPL
Спосаб злучэння: фланцавае злучэнне	Ужыванне: Вада, паветра, газ, алей, вадкасці і г.д.
Паходжанне: КітайПаходжанне: КітайПаходжанне: КітайПаходжанне: Кітай	Узор: даступныя ўзоры

Асноўная структура і асноўныя моманты дызайну

Высакаякасныя фланцавыя шаравыя краны амерыканскага стандарту Shenchi маюць асноўную структуру, якая складаецца з корпуса клапана, шара, штока і ўшчыльненняў сядла. Мяч можа быць у форме плаваючага шара (DN50 і ніжэй) або фіксаванага (DN50 і вышэй). Скразное адтуліну шара супадае з унутраным дыяметрам трубы, што прыводзіць да амаль нулявога супраціву патоку, калі ён цалкам адкрыты. Канструкцыя сцябла супраць выбуху прадухіляе вылятанне сцябла пад высокім ціскам. Антыстатычнае прылада забяспечвае праводнасць паміж шарыкам і стрыжнем, прадухіляючы назапашванне статычнай электрычнасці. Для фланцавых шаравых кранаў ASME з даступнымі расцэнкамі Shenchi прадастаўляе падрабязныя табліцы тэхнічных параметраў, каб палегчыць кліентам дакладны выбар мадэлі і разлік бюджэту.
