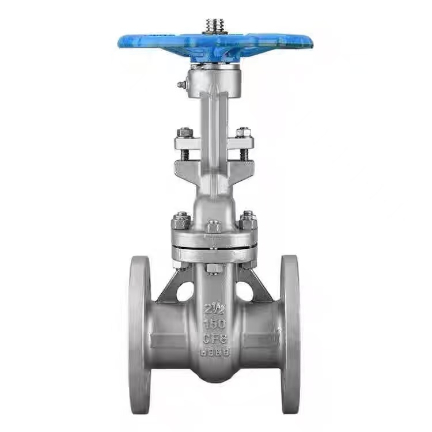

Амерыканскі стандартны фланцавы засаўка з пад'ёмным штокам

Прынцып працы фланцавага засаўкі з падымаючыся штокам ASME

Калі аператар паварочвае штурвал, ён прыводзіць у рух шток клапана. Трапецападобная разьба на верхнім канцы стрыжня клапана ўваходзіць у зачапленне з гайкай стрыжня клапана, пераўтвараючы вярчальны рух у восевы лінейны рух. Паколькі стрыжань клапана і засаўка злучаныя, стрыжань клапана будзе рухаць засаўку падымацца або апускацца разам.

Каб адкрыць клапан, павярніце штурвал супраць гадзінны стрэлкі. Шток клапана рухае засаўку ўверх лінейным рухам, у выніку чаго засаўка адлучаецца ад сядла клапана. Калі засаўка падымаецца на вышыню, роўную падвоенаму намінальнаму дыяметру клапана, праход вадкасці цалкам бесперашкодны, і клапан знаходзіцца ў цалкам адкрытым становішчы. Падчас працы штурвал звычайна паварочваецца ў становішча, у якім яго нельга далей паварочваць, а затым паварочваецца на палову абароту на адзін абарот, каб дасягнуць цалкам адкрытага становішча, прадухіляючы блакіроўку штока клапана з-за змены тэмпературы.

Каб зачыніць вентыль, круціце штурвал па гадзіннікавай стрэлцы. Шток клапана рухае засаўку ўніз у лінейным руху, прымушаючы засаўку прыціскацца да сядла клапана. Крутоўны момант, прыкладаны махавіком, стварае прымусовую сілу ўшчыльнення, а ціск асяроддзя ў трубаправодзе таксама прыціскае засаўку да іншага сядла клапана, утвараючы эфект самаўшчыльнення. Гэта двайное дзеянне забяспечвае нулявую ўцечку ў закрытым стане.

Асноўная характарыстыка засаўкі з пад'ёмным штокам заключаецца ў тым, што шток клапана падымаецца і апускаецца сінхронна з засаўкай. Аператары могуць візуальна вызначыць адкрыты/закрыты стан клапана, назіраючы за даўжынёй штока клапана, які выходзіць за межы вечка клапана — чым даўжэй шток цягнецца, тым шырэй адкрыты клапан; калі шток цалкам уцягнуты, клапан зачынены.

Асабліва важна адзначыць, што засаўкі з фланцавым фланцам ASME (амерыканскі стандарт) можна выкарыстоўваць толькі ў цалкам адкрытым або цалкам закрытым становішчы і не могуць выкарыстоўвацца ў якасці рэгулюючых клапанаў. Калі пакінуць у часткова адкрытым становішчы на ​​працягу доўгага часу, высакахуткасная цякучая асяроддзе раз'ядае ўшчыльняльныя паверхні, выклікаючы знос засаўкі і сядла, што ў канчатковым выніку прывядзе да ўцечкі клапана. Акрамя таго, асяроддзе можа паступаць з любога боку засаўкі ў любым кірунку, пазбаўляючы ад неабходнасці ўлічваць кірунак патоку падчас мантажу і палягчаючы планіроўку пляцоўкі.

Параметры прадукту

Ўстойлівасць да высокіх тэмператур і высокага ціску

Засаўкі Shenchi ASME з фланцавым фланцам з пад'ёмным штокам маюць дзве асноўныя перавагі: устойлівасць да высокіх тэмператур і ўстойлівасць да высокага ціску. Матэрыял WCB можа вытрымліваць тэмпературу да 425 ℃, а нержавеючая сталь падыходзіць для больш шырокага дыяпазону тэмператур. Намінальны ціск класа 150, працоўны ціск дасягае 1,9 МПа пры пакаёвай тэмпературы, што перавышае стандарт PN16. Ушчыльнення даступныя ў тэрмаўстойлівых тыпах PPL або водатрывалым EPDM. Зроблена ў Кітаі, Shenchi ажыццяўляе комплексны кантроль якасці ад сыравіны да гатовай прадукцыі, забяспечваючы доўгатэрміновую стабільную працу ва ўмовах высокай тэмпературы і высокага ціску.

Надзейныя характарыстыкі высокага ціску, якія перавышаюць стандарты класа 150

Засаўка Shenchi з фланцавым фланцам з падымаючыся штокам стандарту ASME B16.10 мае надзейную ўстойлівасць да высокага ціску. Фланцавае злучэнне адпавядае стандартам ASME B16.10 з раўнамерна зацягнутымі балтамі і раўнамерным размеркаваннем ціску на пракладкі. Клас 150 забяспечвае працоўны ціск 1,9 МПа пры пакаёвай тэмпературы з вялікім запасам па вымераным ціску. Таўшчыня сценкі корпуса клапана распрацавана ў адпаведнасці са стандартамі ASME, што перавышае нацыянальныя стандарты для павышэння бяспекі. Shenchi прапануе стандартныя засаўкі з фланцавым фланцам ASME са зніжкай; аптовыя закупкі маюць права на зніжкі і забяспечваюць доўгатэрміновую стабільную працу ва ўмовах высокага ціску.

Прамыя закупкі на заводзе і падтрымка наладжвання OEM

Shenchi, як пастаўшчык засаўкі з фланцавым фланцам ASME (амерыканскі стандарт), прапануе паслугі па вырабе проб. Мы прапануем засаўкі ASME з фланцавым фланцам са зніжкай па празрыстых заводскіх цэнах, ухіляючы нацэнкі пасярэднікаў. Мы падтрымліваем настройку ODM і OEM; матэрыялы, дыяметры, стандарты фланцаў і метады працы можна наладзіць у адпаведнасці з вашымі патрэбамі. Нашы засаўкі з фланцавым фланцам ASME простыя ў абслугоўванні, маюць простую структуру і нізкія выдаткі на абслугоўванне. Вырабленыя ў Кітаі засаўкі Shenchi ASME з фланцавым фланцам з падымаючыся штокам адрозніваюцца надзейнасцю якасці і стабільнымі тэрмінамі пастаўкі. Глабальныя кліенты могуць звязацца з Shenchi для атрымання падрабязных тэхнічных параметраў і апошніх прэферэнцыйных расцэнак.
