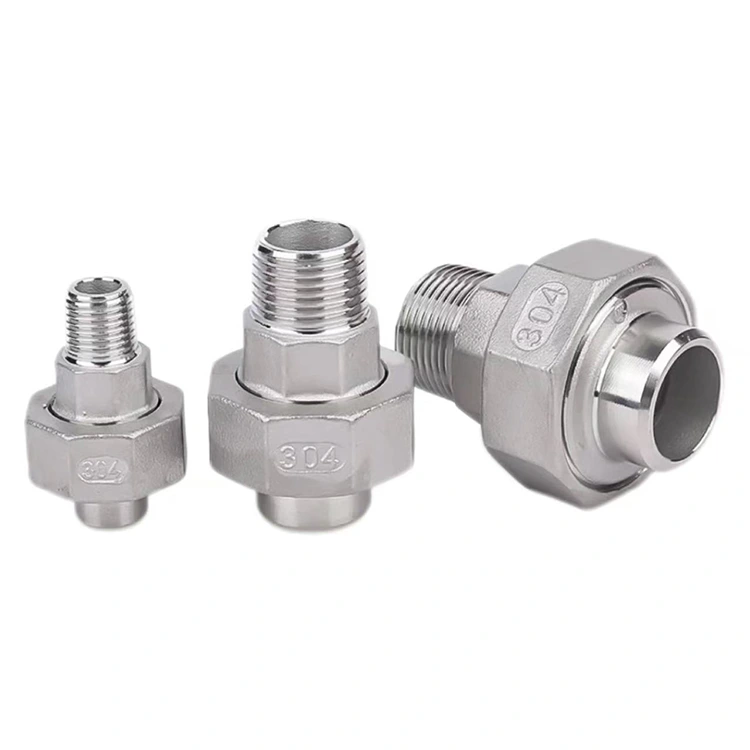

Унутраная разьба x зварка ўстык

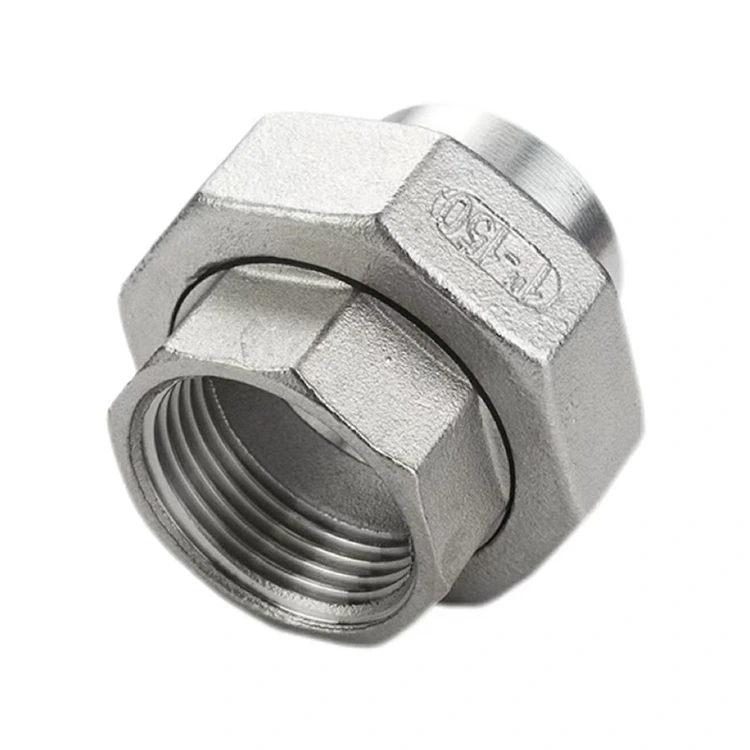

Як прафесійны вытворца трубаправодных фітынгаў у Кітаі, Shenchi прадстаўляе злучэнне з унутранай разьбой x Butt-Weld Union — кампазітны злучальнік для трубаправода, які лёгка аб'ядноўвае канец з унутранай разьбой і канец пад зварку ў адзін бок.

Як высокапрадукцыйны фітынг, асноўная функцыя ўнутранай разьбы x стыкавога зварнога злучэння заключаецца ў палягчэнні бясшвоўнага ўзаемадзеяння паміж сістэмамі разьбовых злучэнняў і сістэмамі зварных трубаправодаў. Канец з унутранай разьбой апрацаваны з дапамогай перадавой тэхналогіі ЧПУ, што забяспечвае дакладныя профілі разьбы і надзейнае ўшчыльненне; гэта дазваляе прамое падключэнне да прылад са знешняй разьбой, такіх як клапаны, краны і прыборы.

Прывараны ўпрытык канец мае загадзя апрацаваную фаску (фаску), прызначаную для зваркі непасрэдна з трубаправодам з дапамогай аргонадугавой зваркі, ствараючы пастаяннае герметычнае ўшчыльненне. Выраблены з высакаякаснай нержавеючай сталі або латуні, гэта злучэнне разлічана на працоўны ціск больш за 1,6 МПа і працуе ў дыяпазоне тэмператур ад -20°C да 120°C. Ён шырока выкарыстоўваецца ў новых будаўнічых праектах для злучэння зварных магістральных трубаправодаў з разьбовымі адводамі, а таксама ў праектах рэканструкцыі для злучэння зварных сістэм з разьбовым абсталяваннем. Дзякуючы сваім высокапрадукцыйным магчымасцям, ён прапануе простае, але надзейнае рашэнне для складаных праблем з падключэннем трубаправодаў.

Тэхнічныя характарыстыкі прадукту

Асноўная структура і асноўныя моманты дызайну

1. Інтэграваная кампазітная структура

Унутраная разьба Shenchi x Butt-Weld Union адрозніваецца інавацыйнай інтэграванай канструкцыяй кампазітнай структуры, якая дакладна аб'ядноўвае канец з унутранай разьбой і канец для стыкавой зваркі ў адным корпусе. Гэта пазбаўляе ад складанасці, звязанай з выкарыстаннем некалькіх адаптараў, і значна памяншае магчымыя месцы ўцечкі. Прадукт фарміруецца з дапамогай працэсу кавання ў адну стадыю, што прыводзіць да шчыльнай структуры матэрыялу і высокай механічнай трываласці.

2. Дакладная ўнутраная разьба

Канец з унутранай разьбой апрацоўваецца з выкарыстаннем высокадакладнага абсталявання з ЧПУ; профіль разьбы стандартызаваны, а зачапленне шчыльнае, цалкам адпавядае міжнародным стандартам для злучэнняў з унутранай разьбой і зваркай. Характарыстыкі разьбы ахопліваюць стандарты BSPP, BSPT, NPT і метрычныя стандарты, забяспечваючы ідэальную сумяшчальнасць з шырокім спектрам трубаправодных фітынгаў і абсталявання з вонкавай разьбой, як айчынных, так і міжнародных.

3. Аптымізаваная канструкцыя канца зваркі ўстык

Прывараны ўпрытык канец мае папярэдне апрацаваны стандартны скос (фаска), што пазбаўляе ад неабходнасці другаснай падрыхтоўкі на месцы падчас мантажу. Пры падключэнні да трубаправода з дапамогай зваркі TIG зварное злучэнне дасягае трываласці, эквівалентнай трываласці асноўнага матэрыялу, ствараючы пастаянную цэласную сістэму трубаправодаў. Таўшчыня сценкі трубы была аптымізавана для забеспячэння цэласнасці зваркі і прастаты ў звароце.

4. Прамежкавая саюзная структура

Прадукт уключае здымную структуру прамежкавага злучэння з дакладным разьбовым злучэннем і высакаякаснай ушчыльняльнай пракладкай. Такая канструкцыя забяспечвае гнуткасць пры ўсталёўцы, адначасова палягчаючы абслугоўванне ў будучыні. Для праверкі або рамонту трубаправод можна адлучыць, проста аслабіўшы прамежкавы штуцэр, пазбягаючы тым самым разразання або паўторнай зваркі злучэнняў труб. II. Канфігурацыя ключавога кампанента

Злучэнне Shenchi з унутранай разьбой і зварным швом складаецца з наступных ключавых кампанентаў:

Корпус: выраблены з высакаякаснай нержавеючай сталі 304 або латуні, дакладна выкаванай з цэлага кавалка.

Накідная гайка: выраблена з высокатрывалага матэрыялу з антыкаразійнай апрацоўкай паверхні; прызначаны для прадухілення зачысткі разьбы нават пасля шматразовай зборкі і разборкі.

Ўшчыльняльная пракладка: складаецца з спецыяльнай гумы, устойлівай да высокіх тэмператур і старэння; убудаваны ў паглыбленую канаўку для забеспячэння аўтаматычнай герметызацыі.

Наканечнік з унутранай разьбой: з дакладнай апрацоўкай з выкарыстаннем тэхналогіі ЧПУ з рознымі стандартамі разьбы, даступнымі для выбару.

Кіраўніцтва па ўстаноўцы

1. Мантаж зварнога канца

Ачысціце прывараны канец і скос трубы. Падтрымлівайце адхіленне канцэнтрычнасці менш за 0,5 мм. Выканайце зварку каранёвага шва з выкарыстаннем TIG (GTAW), каб забяспечыць поўнае праварванне ў корані шва; пасля завяршэння праходу каўпачка праверце зварны шво на наяўнасць уключэнняў сітаватасці або дзындры.

2. Мантаж канца з унутранай разьбой

Пераканайцеся, што паверхня фітынга трубы з вонкавай разьбой чыстая. Уручную ўкруціце штуцэр з унутранай разьбой у штуцэр. Выкарыстоўвайце гаечны ключ, каб зацягнуць яго да вызначанага стандартнага крутоўнага моманту; унутраная ўшчыльняльная пракладка аўтаматычна сціскаецца, утвараючы герметычнае ўшчыльненне.

3. Меры засцярогі

Падчас мантажу не дапускайце перадачы цяпла, якое выдзяляецца зваркай, да вобласці ўшчыльняльнай пракладкі. Пачакайце, пакуль зварное злучэнне цалкам астыне, перш чым выконваць якія-небудзь аперацыі па зборцы або разборцы накіднай гайкі.

Кіраўніцтва па тэхнічным абслугоўванні

Рэгулярны агляд: кожныя шэсць месяцаў правярайце штуцэрнае злучэнне на прадмет уцечкі або аслаблення разьбы.

Замена пракладкі: Калі ўшчыльняльная пракладка мае прыкметы старэння або зносу, проста аслабце накідную гайку, каб лёгка замяніць яе.

Абслугоўванне разьбы: пасля працяглай працы нанёс на разьбу невялікую колькасць змазкі супраць іржы.

Агляд зварнога канца: праверце зварны шво на наяўнасць карозіі або расколін; пры выяўленні праблем неадкладна выканайце аднаўленчую зварку.

Абслугоўванне сістэмы: Калі абсталяванне патрабуе разборкі для тэхнічнага абслугоўвання, проста аслабце цэнтральную накідную гайку - няма неабходнасці рэзаць трубаправод.

Чаму выбіраюць Shenchi?

1. Строгі кантроль якасці

Комплексны кантроль якасці ажыццяўляецца на працягу ўсяго працэсу, ад пошуку сыравіны да канчатковай праверкі. Кожны гатовы прадукт праходзіць 100% праверку памераў і праверку на герметычнасць перад выхадам з завода.

2. Паслугі наладкі OEM/ODM

Мы прапануем індывідуальныя паслугі па разьбе, упакоўцы і маркіроўцы прадукцыі. Мы забяспечваем магчымасці хуткага рэагавання на нестандартныя характарыстыкі і спецыяльныя патрабаванні да матэрыялаў.

3. Высокаканкурэнтная фабрычная цана

Як пастаўшчык непасрэдна з завода, мы прапануем льготныя цэны і шматузроўневыя стымулы ў залежнасці ад аб'ёму.

4. Доўгатэрміновае ўзаемавыгаднае партнёрства

Мы актыўна імкнемся ўсталяваць доўгатэрміновыя адносіны супрацоўніцтва з аптавікамі, інжынірынгавымі фірмамі і падрадчыкамі па трубаправодах. V. Рэкамендацыі па звязаных прадуктах

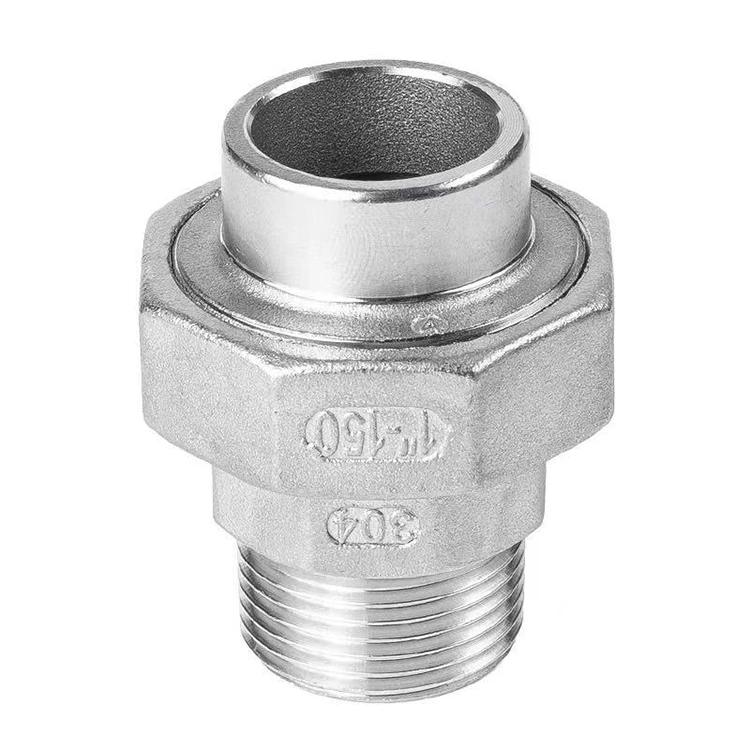

Наша кампанія таксама вырабляе дадатковы прадукт у гэтай жа серыі: муфту з вонкавай разьбой на адным канцы і злучэннем пад зварку на другім. На адным канцы выкарыстоўваецца знешняя разьба для злучэння з фітынгамі з унутранай разьбой, а на другім канфігурацыя зварваецца ўстык. Гэтыя два прадукту выдатна дапаўняюць адзін аднаго, комплексна задавальняючы патрабаванні да злучэння як у рэзьбавых, так і ў зварных сістэмах трубаправодаў. Мы цёпла запрашаем новых і існуючых кліентаў запытвацца і размяшчаць заказы.

Заключэнне

Выбар унутранай разьбы Zhejiang Shenchi x зварнога злучэння — з гонарам зроблена ў Кітаі — азначае выбар інавацыйнага дызайну, надзейнай працы і зручнага абслугоўвання. Мы з нецярпеннем чакаем партнёрства з аптавікамі па ўсім свеце, каб разам будаваць светлую будучыню.
