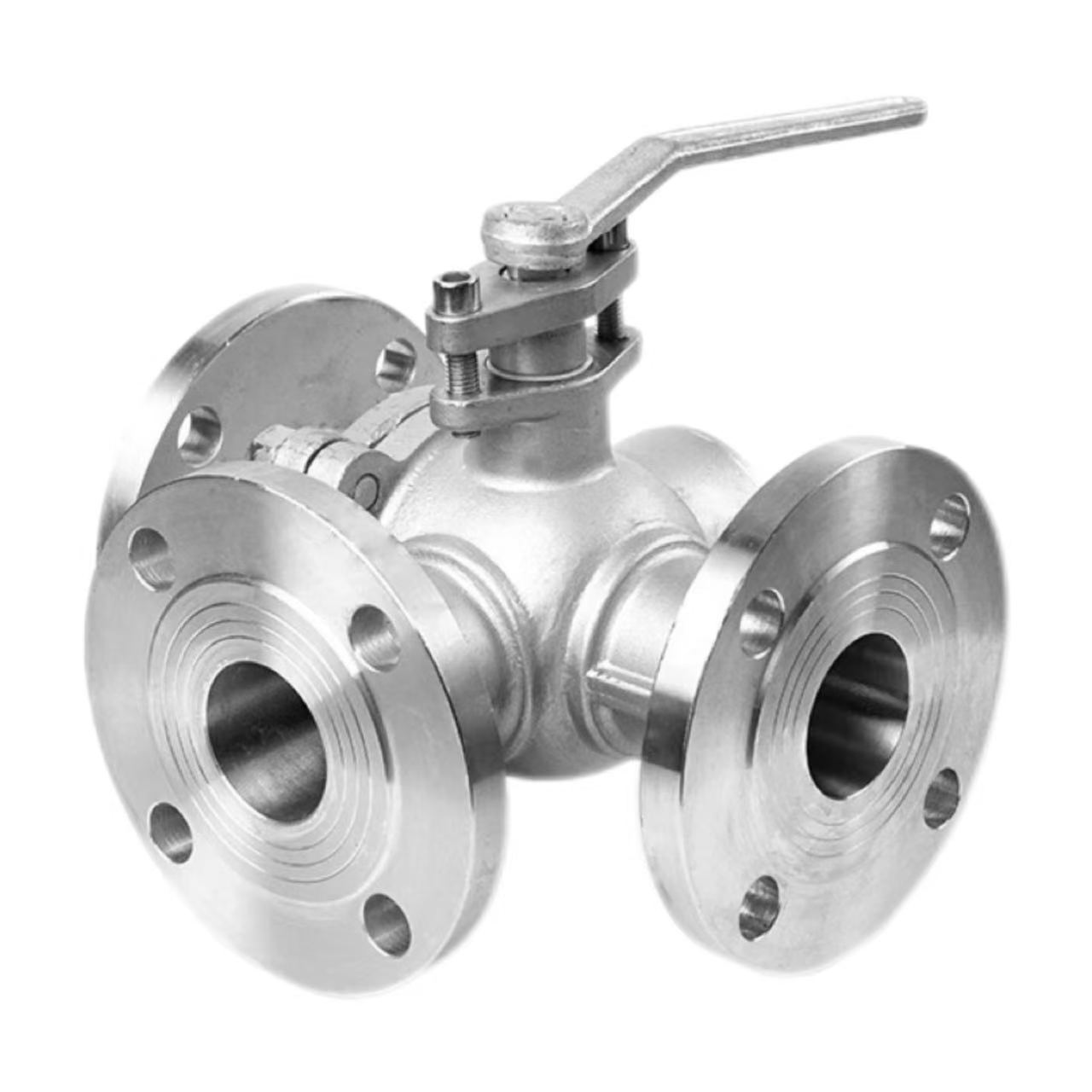

Троххадовых фланцавы шаравой кран

Прынцып працы

Прынцып працы каразійна-ўстойлівага троххадовага фланцавага шаравога крана завода Shenchi заснаваны на Г-вобразных або Т-вобразных каналах, выразаных у шары. Шар размяшчаецца ў цэнтры корпуса клапана і круціцца ручкай. Калі шар круціцца, каналы выраўноўваюцца або зрушваюцца з розных портаў клапанаў, рэалізуючы пераключэнне, зліццё або раздзяленне напрамку патоку асяроддзя.

Г-вобразны мяч:

 Паварот на 90° дазваляе асяроддзю пераключацца з уваходу на любы выхад, што падыходзіць для рэверсіўных сцэнарыяў з адным уваходам і двума выхадамі або двума ўваходамі і адным выхадам, напрыклад, пачарговая падача вадкасці ў два рэактары.

Т-вобразны мяч:

Паварот на 180° дазваляе падключаць усе тры парты адначасова або злучаць любыя два порты, што падыходзіць для змешвання двух носьбітаў і наступнага вываду (аб'яднання) або падзелу аднаго носьбіта на два выхады (раздзяленне), напрыклад, у сістэмах змешвання гарачай і халоднай вады кандыцыянераў.

Параметры прадукту:

Назва прадукту: троххадовых шаравой кран з фланцам	Тэхнічныя характарыстыкі: (1/8"-4") DN6-DN100
Намінальны ціск: PN16	Матэрыял корпуса: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарты: ANSI, BS, DIN, ISO, JIS	Прыдатная тэмпература: -20 ℃ ~ +150 ℃ (стандартная), да +350 ℃ (высокая тэмпература), да -196 ℃ (нізкая тэмпература)
Унутраны металічны матэрыял: WCB, SUS304 (CF8), SUS316L (CF3M)	Сярэдняя тэмпература: высокая тэмпература, нізкая тэмпература, сярэдняя тэмпература, нармальная тэмпература
Спосаб эксплуатацыі: ручной	Ўшчыльняльнікі: EPDM, PPL
Спосаб злучэння: фланцавае злучэнне	Ужыванне: Вада, паветра, газ, алей, вадкасці і г.д.
Паходжанне: Кітай	Узор: даступныя ўзоры

Перавагі фланцавага злучэння:

У троххадовых фланцавых шаравых кранах Shenchi выкарыстоўваюцца фланцавыя злучэнні. У параўнанні з разьбовымі злучэннямі фланцавыя злучэнні забяспечваюць больш высокую ўстойлівасць да ціску; рэйтынг PN16 можа стабільна вытрымліваць ціск 1,6 МПа. Разборка зручная, палягчаючы рэгулярны агляд і абслугоўванне трубаправода. Забяспечваецца надзейная герметызацыя; пракладка фланца і балты працуюць разам, каб выключыць рызыку ўцечкі. Падыходзіць для трубаправодаў вялікага дыяметра; для дыяметраў вышэй DN50, дзе разьбовыя злучэнні складаныя, стандартным выбарам з'яўляюцца фланцы. Shenchi, кітайскі вытворца троххадовых шаравых кранаў з фланцамі, прапануе фланцы, якія адпавядаюць стандартам ANSI, BS, DIN і JIS, задавальняючы патрэбы кліентаў ва ўсім свеце.

Ключавы пункт ўстаноўкі 1: Выраўноўванне фланца

Выраўноўванне фланца Пры ўсталёўцы троххадовага фланцавага шаравога крана Shenchi неабходна выраўнаваць паверхні фланца. Два фланца павінны быць паралельнымі і канцэнтрычнымі, з адхіленнем, якое не перавышае дапушчальнага дыяпазону пракладкі фланца. Прымусовае выраўноўванне засаўкі прывядзе да дэфармацыі корпуса клапана, што паўплывае на кручэнне шара і характарыстыкі ўшчыльнення. Пасля выраўноўвання пракладку трэба размясціць па цэнтры і не зрушваць. Недарагі троххадовых фланцавы шаравой кран не азначае нізкай якасці; Прадукты Shenchi забяспечваюць высокую дакладнасць і прасцейшы мантаж. Устойлівыя да карозіі троххадавыя фланцавыя шаравыя краны маюць аздабленне паверхні фланца, якое адпавядае стандартам, што забяспечвае больш надзейную герметычнасць.

Пункт ўстаноўкі другі: зацягванне нітаў

Балты фланца неабходна паэтапна закручваць па дыяганалі. Прыкладвайце крутоўны момант паступова ў 2-3 этапы, выконваючы паслядоўнасць па дыяганалі 180°. Не зацягвайце адзін бок адразу, інакш нераўнамерны ціск на пракладку створыць каналы ўцечкі. Крутоўны момант нітаў павінен адпавядаць стандартным значэнням; празмернае зацягванне прывядзе да пашкоджання фланца або нітаў, а недастатковае зацягванне прывядзе да недастатковай герметычнасці. Фабрыка троххадовых фланцавых шаравых кранаў Shenchi прадастаўляе рэкамендаваную табліцу крутоўных момантаў для мантажнікаў. Гэтыя кропкі ўстаноўкі маюць вырашальнае значэнне для забеспячэння доўгатэрміновай працы клапана без уцечак; калі ласка, строга выконвайце спецыфікацыі.

Кропка ўстаноўкі 3: падтрымка і ачыстка трубаправода

Перад мантажом унутраную частку трубаправода неабходна ачысціць ад зварачнага дзындры, жалезных пілавін, пяску і іншых прымешак. Іншародныя прадметы, якія трапляюць у паражніну клапана, могуць падрапаць шар або ўшчыльнення, што прывядзе да ўцечкі. Трубаправод павінен мець незалежную падтрымку; вентыль не павінен вытрымліваць вагу трубаправода. Шаравыя краны траяка вялікага дыяметра з'яўляюцца цяжкімі; прасяданне трубаправода можа зрушыць фланец ад цэнтра, пашкодзіўшы ўшчыльненне. Каразійна-ўстойлівыя фланцавыя шаравыя краны вырабляюцца з матэрыялаў WCB, SUS304 або SUS316L з стрыжнем клапана з медзі або нержавеючай сталі. Пасля выканання кропак ўстаноўкі ручка павінна свабодна круціцца без закліноўвання; затым клапан гатовы да выкарыстання.
