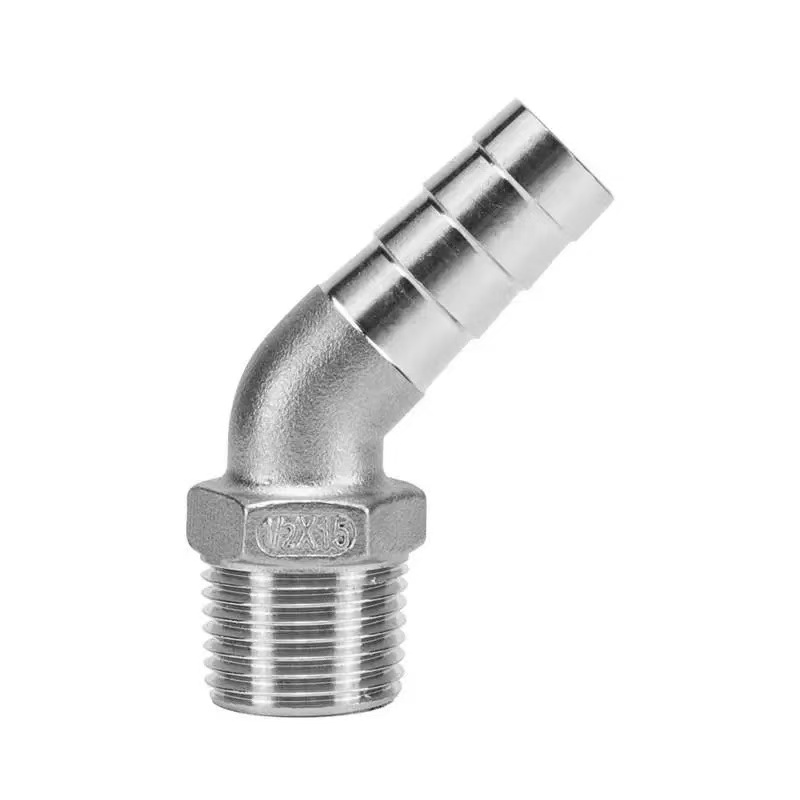

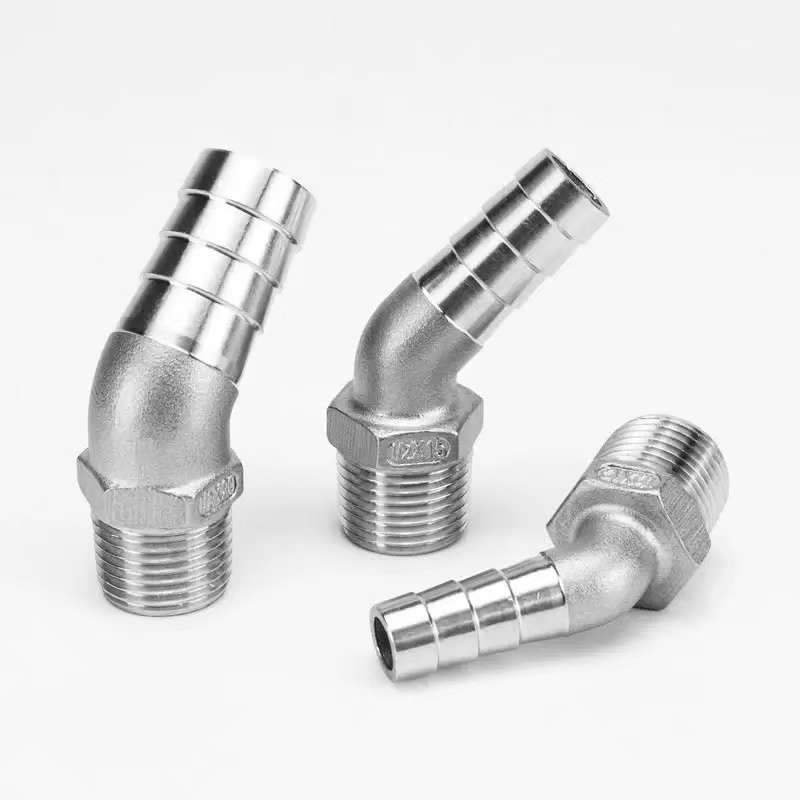

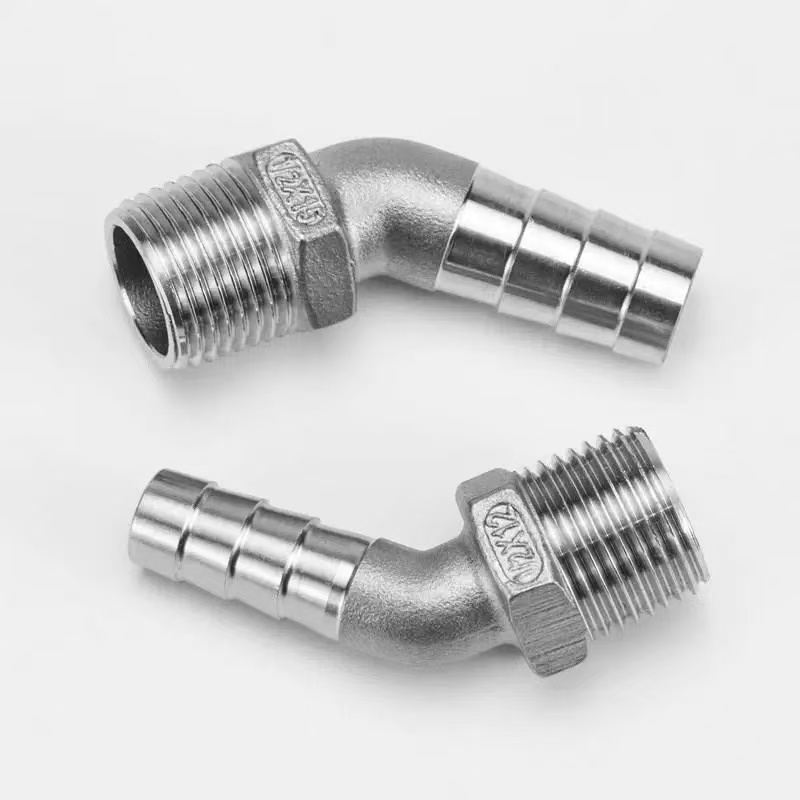

Каленавы фітынг з шасцікутнай вонкавай разьбой 45 градусаў

Каленавы фітынг з шасцікутнай вонкавай разьбой 45 градусаў ад фабрыкі Shenchi спецыяльна распрацаваны для прымянення, дзе патрабуецца плаўнае змяненне напрамку на 45 градусаў пры пераходзе ад цвёрдых трубаправодаў да гнуткіх шлангаў. Яго канец вонкавай разьбы шчыльна ўкручваецца ў адпаведны фітынг з унутранай разьбой, забяспечваючы герметычнасць у сістэме металічных трубаправодаў. Пасля таго, як канец шланга з калючкай устаўлены ў гнуткі шланг, у ім выкарыстоўваецца серыя зазубрыкаў, нахіленых адваротным вуглом, каб трывала захапіць унутраную сценку шланга; пры замацаванні шлангавым заціскам гэта стварае трывалае супрацьслізготнае злучэнне. Канструкцыя пад вуглом 45 градусаў зніжае супраціў патоку вадкасці ў параўнанні са стандартнымі каленямі пад кутом 90 градусаў, што робіць яе ідэальнай для сістэм трубаправодаў, дзе мінімізацыя страт ціску з'яўляецца найважнейшым патрабаваннем. Акрамя таго, шасцікутны корпус, размешчаны ў цэнтры фітынга, палягчае лёгкі доступ да інструмента і забяспечвае хуткую і эфектыўную ўстаноўку.

Тэхнічныя характарыстыкі прадукту

Разьбовае / калючае злучэнне

Каленавы фітынг Shenchi з шасцікутнай вонкавай разьбой 45 градусаў мае канструкцыю з падвойным інтэрфейсам, што забяспечвае надзейны пераход паміж цвёрдай трубкай і гнуткімі шлангамі:

Канец вонкавай разьбы: вонкавая разьба з дакладнай механічнай апрацоўкай строга адпавядае міжнародным стандартам (даступныя варыянты BSPT/NPT). Характарызуючыся выключнай рэгулярнасцю разьбы, яны ўтвараюць ушчыльненне метал-метал пры зацягванні да фітынгаў з унутранай разьбой, клапанаў або абсталявання, забяспечваючы надзейнае ўшчыльненне без неабходнасці празмернага крутоўнага моманту. Паверхні разьбы гладкія і без задзірын, што прадухіляе пашкоджанне спалучанай разьбы падчас мантажу.

Калючы канец: гэты канец мае шматкальцавую структуру з калючкай з аптымізаванымі вугламі і глыбінёй зубоў. Пасля таго, як гнуткі шланг устаўлены, зубцы ўбудоўваюцца ва ўнутраную сценку шланга, ствараючы шматкропкавы механічны захоп. Пры замацаванні шлангавым заціскам з нержавеючай сталі зборка дасягае ўстойлівасці да выцягвання больш за 50 кг. Калючы канец даступны ў шырокім дыяпазоне памераў, сумяшчальных з рознымі гнуткімі шлангамі з унутраным дыяметрам ад 3 мм да 25 мм.

Намінальны ціск

Каленчаты фітынг Shenchi з шасціграннай вонкавай разьбой на 45 градусаў прапануе пэўныя паказчыкі ціску, якія адпавядаюць патрабаванням розных умоў эксплуатацыі:

Стандартны ціск: 1,6 МПа - падыходзіць для пераважнай большасці жылых, камерцыйных і лёгкіх прамысловых прымянення, такіх як сістэмы водазабеспячэння, арашэння сельскай гаспадаркі і агульныя прамысловыя сістэмы астуджэння вады.

Варыянт высокага ціску: серыя з нержавеючай сталі 316L разлічана на ціск да 2,5 МПа — падыходзіць для прыкладанняў з больш высокім ціскам, такіх як гідраўлічныя сістэмы і ачышчальнае абсталяванне пад высокім ціскам.

Гарантыя тэсціравання: кожная партыя гэтых вырабленых у Кітаі 45-градусных шасцікутных фітынгаў з вонкавай разьбой праходзіць строгія завадскія выпрабаванні ціскам. Выпрабавальны ціск усталяваны ў 1,5 разы больш працоўнага ціску, што забяспечвае працяглую стабільную працу без уцечак пры намінальным ціску.

Крывая тэмпература-ціск: у дыяпазоне працоўных тэмператур ад -20°C да 120°C намінальны ціск застаецца нязменным; за межамі гэтага дыяпазону тэмператур дапушчальны працоўны ціск павінен быць зніжаны ў адпаведнасці са стандартнымі рэкамендацыямі.

Узаемадзеянне і сумяшчальнасць

Каленавы фітынг Shenchi з шасцікутнай вонкавай разьбой 45 градусаў распрацаваны з поўным улікам патрабаванняў сумяшчальнасці і сумяшчальнасці сусветнага рынку:

Сумяшчальнасць са стандартам разьбы: даступны ў розных стандартах разьбы, у тым ліку BSPT (Брытанскі стандарт кануснасці трубы) і NPT (Амерыканскі нацыянальны канус трубы), каб забяспечыць сумяшчальнасць з трубаправоднымі сістэмамі ў розных рэгіёнах. Кліенты могуць выбраць адпаведныя характарыстыкі нітак у залежнасці ад мэтавых рынкаў.

Дыяпазон памераў стрыжняў шланга: канец стрыжня шланга мае шырокі дыяпазон спецыфікацый вонкавага дыяметра, які ахоплівае памеры ад 1/4 цалі да 1 цалі (прыблізна 6 мм–25 мм). Гэта забяспечвае сумяшчальнасць з пераважнай большасцю тыпаў гнуткіх шлангаў, даступных у цяперашні час на рынку, уключаючы шлангі з ПВХ, гуму, плеценыя шлангі і шлангі з ПУ.

Сумяшчальнасць з матэрыяламі: Прапануюцца дзве маркі нержавеючай сталі — 304 і 316L — для задавальнення розных патрабаванняў да сумяшчальнасці носьбітаў. Клас 304 падыходзіць для вады і слаба агрэсіўных асяроддзяў, у той час як клас 316L ідэальна падыходзіць для выкарыстання з маслам, прыродным газам і моцна агрэсіўнымі асяроддзямі.

Узаемадзеянне розных брэндаў: вырабленыя ў строгай адпаведнасці з міжнароднымі стандартамі, высокаэфектыўныя фітынгі Shenchi з шасціграннай вонкавай разьбой 45 градусаў цалкам узаемазаменныя з фітынгамі ад буйных айчынных і міжнародных брэндаў, ухіляючы любыя праблемы адносна праблем сумяшчальнасці.

Чаму выбіраюць нас?

1. Цэнаўтварэнне наўпрост ад завода

З'яўляючыся вытворцам асноўнай крыніцы, Shenchi пазбаўляецца ад пасярэднікаў, каб прапанаваць кліентам зніжаныя цэны на нашы фітынгі з шасціграннай вонкавай разьбой 45 градусаў. Гэта гарантуе найвышэйшую каштоўнасць - больш выгадныя цэны пры аднолькавай якасці або больш высокая якасць пры такім жа бюджэце.

2. Строгі кантроль якасці

З моманту паступлення сыравіны на наш завод і да выхаду гатовай прадукцыі кожны выраблены ў Кітаі шасцігранны фітынг з вонкавай разьбой 45 градусаў праходзіць шматступеньчатую праверку. Мы праводзім строгія праверкі, у тым ліку спектраскапічны аналіз матэрыялаў, вымярэнне разьбы Go/No-Go і выпрабаванне ціскам, каб гарантаваць абсалютную кансістэнцыю прадукту.

3. Надзейныя магчымасці налады

Shenchi падтрымлівае налады як ODM, так і OEM, што дазваляе нам адаптаваць спецыфікацыі, памеры, стандарты разьбы, маркі матэрыялаў і аздабленне паверхні ў адпаведнасці з патрабаваннямі кліента. Мы забяспечваем комплекснае комплекснае абслугоўванне — ад першапачатковага праектавання і распрацоўкі формы да масавай вытворчасці і канчатковай дастаўкі.
