Злучальнік водаправоднай трубы Pagoda L-тыпу

Віды прадукцыі

Як прафесійны кітайскі вытворца злучальнікаў для водаправодных труб L-тыпу Pagoda, Shenchi прапануе два асноўных тыпу прадукцыі:

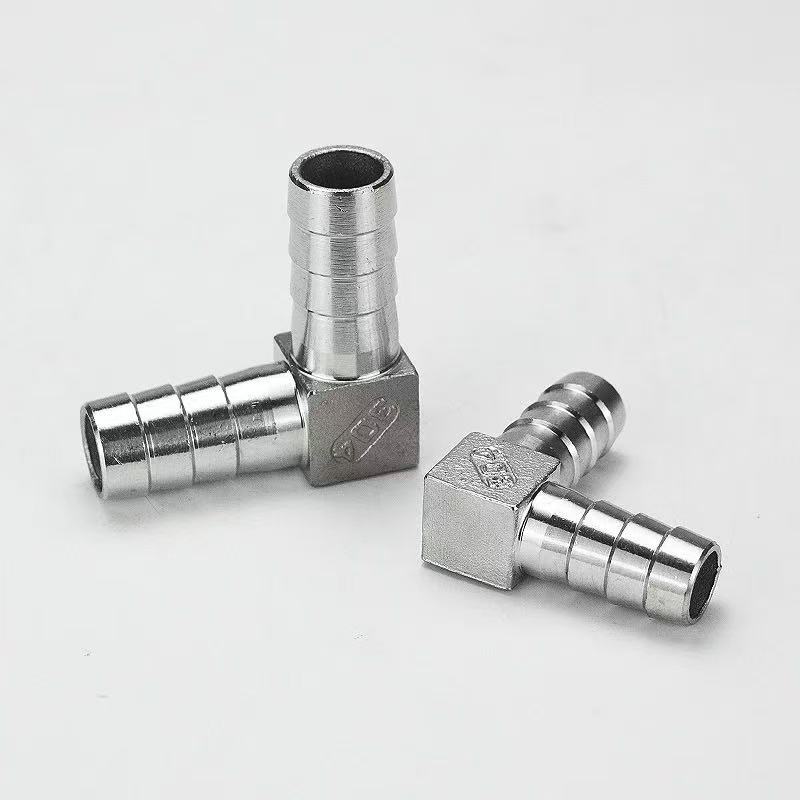

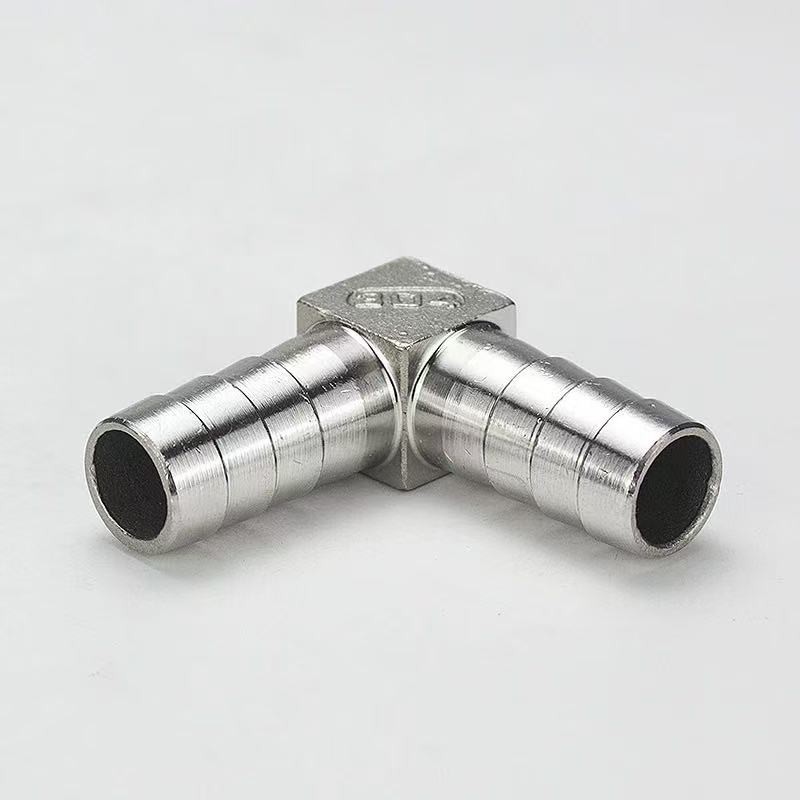

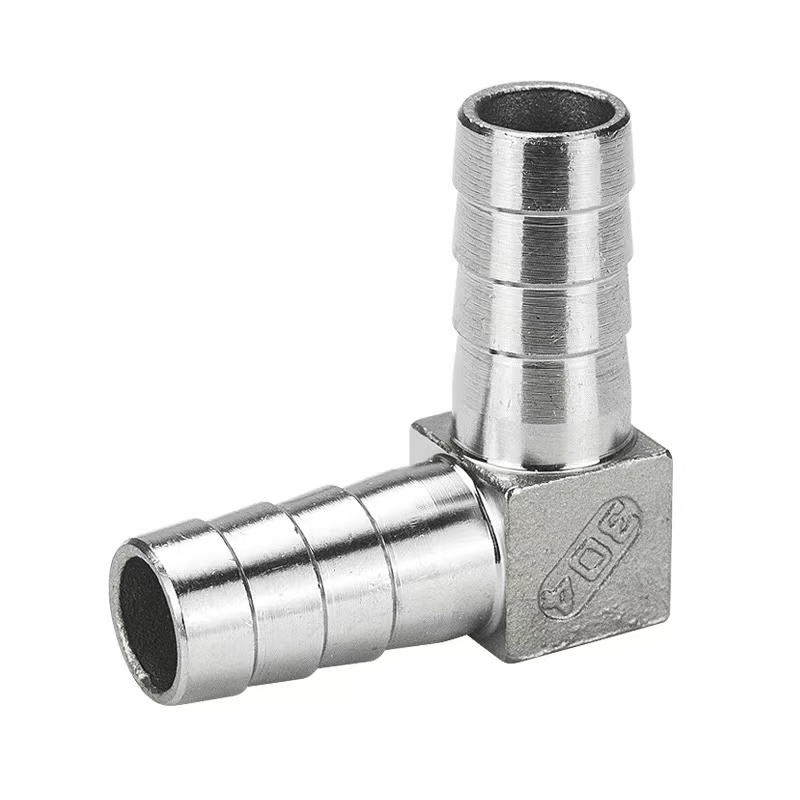

Злучальнік водаправоднай трубы пагады L-тыпу: абодва канцы маюць канструкцыю пагады з калючкай, прызначаную для стварэння накіраванага злучэння пад вуглом 90 градусаў паміж двума гнуткімі шлангамі.

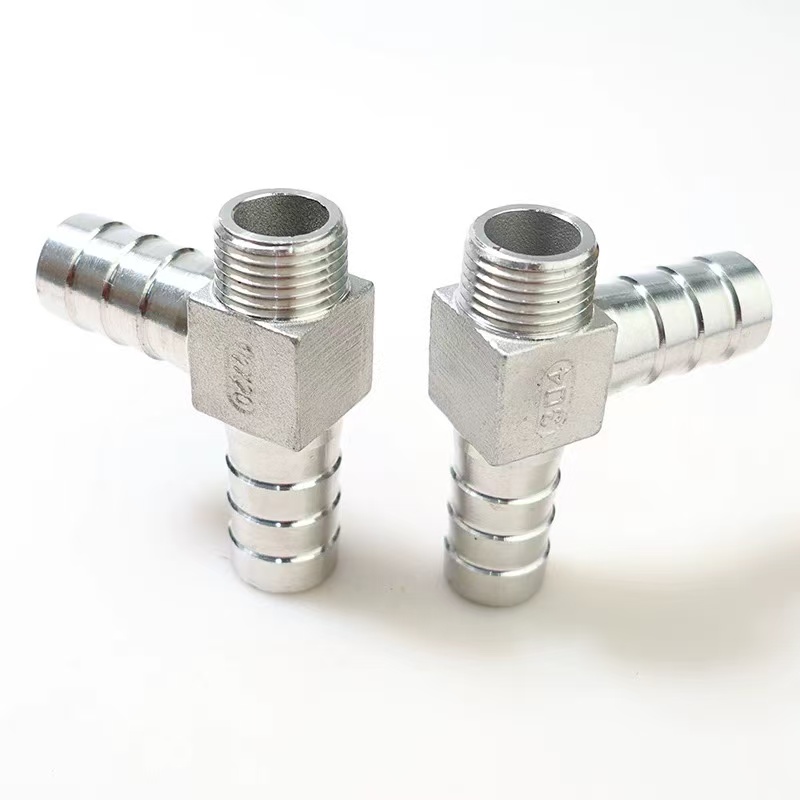

Раз'ём пагады L-тыпу з мужчынскай разьбой: адзін канец мае канструкцыю пагады з калючкай для падлучэння да гнуткага шланга, а другі канец мае знешнюю (навакольную) разьбу, прызначаную для стварэння накіраванага злучэння пад вуглом 90 градусаў паміж шлангам і часткай абсталявання з унутраным (жаночым) разьбовым портам.

Абодва тыпы маюць канструкцыю пад вуглом 90 градусаў з аднолькавымі характарыстыкамі канцоў пагад з калючкамі. Яны даступныя з розных матэрыялаў: нержавеючая сталь 304, нержавеючая сталь 316L або латунь. Галоўнае адрозненне заключаецца ў метадзе злучэння: першы палягчае прамое злучэнне шланг да шланга, у той час як другі палягчае пераходнае злучэнне паміж шлангам і часткай абсталявання, прапаноўваючы такім чынам гнуткія варыянты выбару для розных сцэнарыяў ўстаноўкі.

У чым розніца паміж злучальнікам вадаправоднай трубы L-тыпу Pagoda і раз'ёмам L-тыпу Pagoda з мужчынскай разьбой?

Асноўнае адрозненне: раз'ём для водаправоднай трубы Shenchi L-Type Pagoda мае інтэрфейс з двума зазубрыкамі (абодва канцы ўяўляюць сабой зазубрыныя галоўкі пагады, прызначаныя для непасрэднага падлучэння да гнуткіх шлангаў). Раз'ём пагады L-тыпу з мужчынскай разьбой мае знешнюю разьбу на адным канцы і зубчастую пагаду на іншым, прызначаныя для падлучэння гнуткага шланга да цвёрдай трубы або корпуса клапана з унутранай разьбой. Шэньчы’• высокаэфектыўныя злучальнікі вадаправоднай трубы L-тыпу Pagoda выкаваны з латуні або нержавеючай сталі 304/316L; іх 90-градусная прамавугольная структура ідэальна падыходзіць для перанакіравання трубаправодаў. Канструкцыя з падвойнымі зубцамі забяспечвае шчыльны і надзейны захоп—асабліва ў спалучэнні з заціскамі для шлангаў—каб прадухіліць адлучэнне і ўцечку. Гэтыя фітынгі забяспечваюць выдатную ўстойлівасць да ціску, карозіі і старэння. Варыянт з нержавеючай сталі 316L спецыяльна падыходзіць для моцна агрэсіўных асяроддзяў, такіх як марская вада або хімічная апрацоўка. Лёгкія ва ўсталёўцы, гэтыя фітынгі ідэальна падыходзяць для злучэнняў шлангаў нізкага ціску ў сантэхніцы, пнеўматычных сістэмах і прамысловых вадкасцях, забяспечваючы выключную стабільнасць і даўгавечнасць.

Тэхнічныя характарыстыкі прадукту

Інструкцыя па ўстаноўцы

Злучальнік водаправоднай трубы L-тыпу Shenchi, выраблены ў адпаведнасці з нацыянальнымі стандартамі, просты ў мантажы. Выкананне наступных крокаў гарантуе надзейнае злучэнне:

Крок 1: Рэзка шланга

Карыстайцеся спецыялізаваным разаком для шланга, каб абрэзаць канец шланга прама і роўна, пазбягаючы кутніх парэзаў або задзірын, каб забяспечыць ідэальнае прылеганія да зубцоў пагады. Для аплеценых або армаваных шлангаў рэкамендуецца выкарыстоўваць метад гарачай рэзкі для герметызацыі краёў і прадухілення зношвання.

Крок 2: кантавое злучэнне пагады

Устаўце шланг вертыкальна ў канец пагады, пакуль паверхня шланга не ўвойдзе ў кантакт з асновай фітынга пагады. Зазубрыкі пагады маюць ступеньчатую канструкцыю, якая стварае некалькі ўшчыльняючых кольцаў пасля ўстаўкі шланга. Для прымянення пад высокім ціскам замацуеце злучэнне з дапамогай шлангавага заціску з нержавеючай сталі або спружыннага заціску; заціск павінен быць размешчаны паміж другім і трэцім зубцамі пагады.

Крок 3: Разьбовае канцавое злучэнне

Выберыце адпаведны метад герметызацыі для разьбовага канца на аснове яго спецыфікацый: G-разьба (паралельная трубавая разьба) патрабуе гумовай або меднай пракладкі для герметызацыі; Разьбы NPT або R (канічныя трубныя разьбы) перад зацягваннем патрабуюць абгарнуць 3–5 віткоў ушчыльняльнай стужкі з ПТФЭ. Пры зацягванні прыкладзеце гаечны ключ да шасціграннай часткі фітынга, каб прадухіліць перадачу крутоўнага моманту на месца злучэння шланга.

Крок 4: Выпрабаванне ціскам

Пасля завяршэння мантажу правядзіце выпрабаванне статычным ціскам у 1,5 разы больш працоўнага ціску сістэмы. Калі пасля падтрымання гэтага ціску на працягу 3 хвілін не назіраецца ўцечак, вузел гатовы да выкарыстання. Працэдура ўстаноўкі для адпаведнага раздыма L-тыпу Pagoda з мужчынскай разьбой у гэтай серыі ідэнтычная - адрозніваецца толькі тыпам разьбы - што дазваляе гнутка выбіраць у залежнасці ад патрабаванняў канкрэтнага інтэрфейсу.

Поля прымянення

1. Абсталяванне для ачысткі вады

Злучальнік вадаправоднай трубы L-тыпу Pagoda прызначаны для накіраванага злучэння пад вуглом 90 градусаў паміж трубкамі ПЭ і ПУ ў ачышчальніках вады, змякчальніках вады і сістэмах RO (зваротнага осмасу). Пры вырабе з нержавеючай сталі 316L ён адпавядае харчовым санітарным патрабаванням. Дадатковы раз'ём Pagoda L-тыпу з мужчынскай разьбой у той жа серыі даступны для прыкладанняў, дзе інтэрфейс абсталявання мае ўнутраную (жаночую) разьбу.

2. Пнеўматычныя сістэмы аўтаматызацыі

Выкарыстоўваецца для пракладкі пнеўматычных труб у паветраных кампрэсарах, калектарах пнеўматычных клапанаў і аўтаматызаваных зборачных лініях. Яго L-вобразная структура эканоміць унутраную прастору для абсталявання, а сумяшчальнасць з цангамі хуткага злучэння спрыяе хуткай зборцы, разборцы і абслугоўванню.

3. Сантэхніка і бытавая тэхніка

Падключае ўваходныя шлангі для разумных туалетаў, посудамыйных машын, пральных машын і падобных прыбораў. Выраблены з латуні злучальнік вадаправоднай трубы L-тыпу Pagoda забяспечвае выдатную цеплаправоднасць, што робіць яго прыдатным для ліній гарачай вады. Раз'ём L-тыпу з мужчынскай разьбой Pagoda прызначаны для больш шырокага спектру стандартаў інтэрфейсу, якія сустракаюцца ў імпартным абсталяванні.

4. Прамысловыя сістэмы астуджэння і змазкі

Прымяняецца ў лініях астуджэння станкоў і гідраўлічных сістэмах змазкі. Канструкцыя з нержавеючай сталі забяспечвае выдатную каразійную ўстойлівасць, забяспечваючы надзейную працу ў складаных умовах, звязаных з алейным туманам, смазочными вадкасцямі і падобнымі складанымі ўмовамі працы.
