Пераборка калючы фітынг

Shenchi прадстаўляе высакаякасныя перагародкавыя калючыя фітынгі, спецыяльна распрацаваныя для пракладкі шлангаў праз панэлі абсталявання, забяспечваючы пры гэтым надзейную герметычнасць. Вырабленыя з латуні, нержавеючай сталі SUS304 і SUS316L, гэтыя фітынгі забяспечваюць моцную каразійную ўстойлівасць і падыходзяць для шырокага дыяпазону ўмоў працы.

Структура прадукту

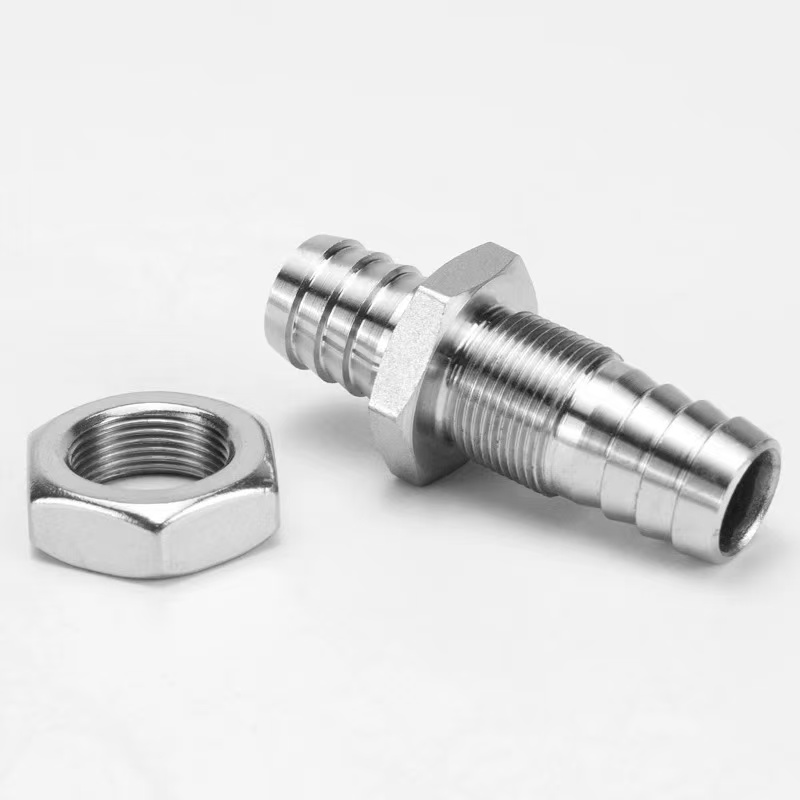

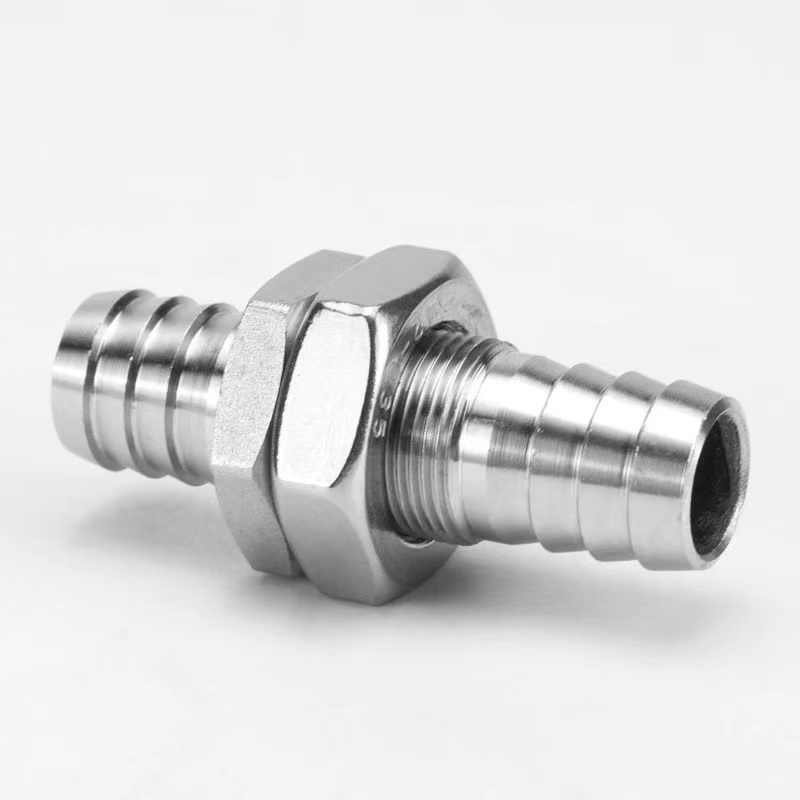

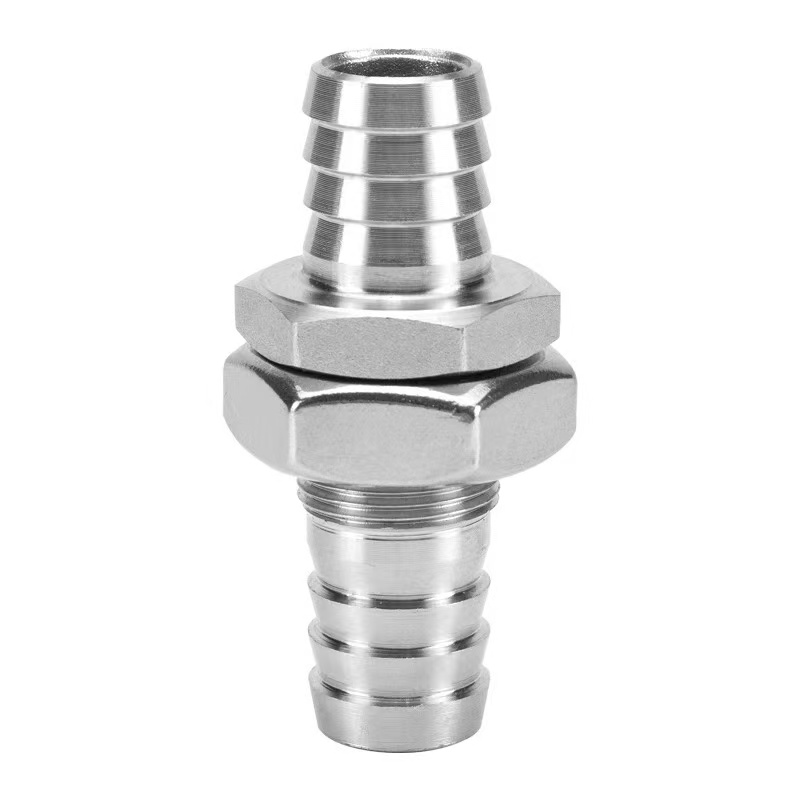

Канструкцыя калючага фітынга пераборкі ўключае ў сябе разьбу пераборкі, стопорную гайку і шлангавыя злучэнні з калючкай. Пры мантажы патрабуецца толькі адтуліну ў панэлі; зацягванне гайкі завяршае працэс фіксацыі і герметызацыі.

Зазубрыны канец мае супрацьслізготную канаўку, якая забяспечвае надзейнае злучэнне пры выкарыстанні з заціскам для шланга. Гэтыя фітынгі шырока выкарыстоўваюцца ў шафах кіравання, абсталяванні для ачысткі вады, медыцынскіх інструментах і іншых сумежных галінах.

Тэхнічныя характарыстыкі прадукту

Структурныя перавагі

Калючая арматура пераборкі - гэта фітынг для труб, спецыяльна распрацаваны для пракладкі шлангаў праз панэлі абсталявання, корпуса або пераборкі, забяспечваючы пры гэтым фіксаваную герметычнасць. Яго асноўная структура ўключае ў сябе секцыю разьбы пераборкі, стопорную гайку, ўшчыльняльную пракладку і калючае злучэнне шланга. Пры мантажы на панэлі трэба зрабіць толькі адтуліну адпаведнага дыяметра. Разьбовая частка фітынга прапускаецца праз адтуліну, а гайка закручваецца з супрацьлеглага боку, каб завяршыць працэс фіксацыі і герметызацыі.

1. Канструкцыя мацавання пераборкі:Даўжыня секцыі разьбы адаптавана да звычайнай таўшчыні панэляў. Пасля таго, як контргайка зацягнута, яна ўтварае жорсткую фіксацыю з панэллю, гарантуючы, што фітынг застаецца надзейным нават пры знешніх цягавых сілах.

2. Злучэнне калючага шланга:Адна або абодва бакі панэлі маюць калючыя канічныя зубцы для ўстаўкі шланга і фарміравання герметычнага злучэння з заціскам шланга. Калючая канец мае двайны канаўка супраць слізгацення, што забяспечвае значна большы супраціў выцягванню, чым звычайныя фітынгі.

3. Сістэма ўшчыльнення:З абодвух бакоў панэлі маюцца гумовыя пракладкі або ўшчыльняльныя кольцы. Калі гайка зацягваецца, ушчыльняльная пракладка сціскаецца, забяспечваючы воданепранікальнасць і пыленепроницаемость адтуліны панэлі са ступенню абароны да IP65 або вышэй.

Спосаб ўстаноўкі

Трывалыя перагародкавыя калючыя фітынгі Shenchi простыя ва ўсталёўцы. Бяспечнае і герметычнае злучэнне можа быць дасягнута ўсяго за шэсць крокаў:

Крок 1: Падрыхтоўка адтуліны ў панэлі

Зрабіце адпаведнае круглае адтуліну на панэлі ў залежнасці ад вонкавага дыяметра ўчастка разьбы. Пераканайцеся, што край адтуліны гладкі і без задзірын, каб не пашкодзіць ушчыльняльную пракладку.

Крок 2: Усталюйце ўшчыльняльную пракладку

Насуньце ўшчыльняльную пракладку з EPDM, якая ўваходзіць у камплект, на секцыю разьбы, прыціскаючы яе да асновы фітынга. Калі патрабуецца ўшчыльненне з абодвух бакоў панэлі, змесціце па адной пракладцы з кожнага боку.

Крок 3: Устаўце праз панэль

Устаўце разьбовую частку ў адтуліну з аднаго боку панэлі, пераканаўшыся, што аснова фітынга датыкаецца з панэллю з ушчыльняльнай пракладкай паміж імі.

Крок 4: Зацягніце стопорную гайку

Накруціце контргайку на ўчастак разьбы з процілеглага боку панэлі і паступова зацягніце яе гаечным ключом. Рэкамендуемы крутоўны момант: 5–8 Н·м для латуні і 8–12 Н·м для нержавеючай сталі. Трымайце корпус фітынга нерухомым падчас зацягвання.

Крок 5: Падключыце шланг

Выберыце тэхнічныя характарыстыкі, у якіх вонкавы дыяметр зубца на 0,5–1 мм большы за ўнутраны дыяметр шланга. Устаўце шланг вертыкальна ў калючы канец, пакуль ён не дасягне падставы. Для прымянення пад высокім ціскам выкарыстоўвайце шлангавы заціск з нержавеючай сталі і замацуеце яго паміж другім і трэцім выступамі.

Крок 6: Праверка цэласнасці ўшчыльнення

Выканайце выпрабаванне статычным ціскам пры ціску, які ў 1,5 разы перавышае працоўны. Калі ўцечкі няма на працягу трох хвілін, ўстаноўка прызнана кваліфікаванай.
